產品介紹

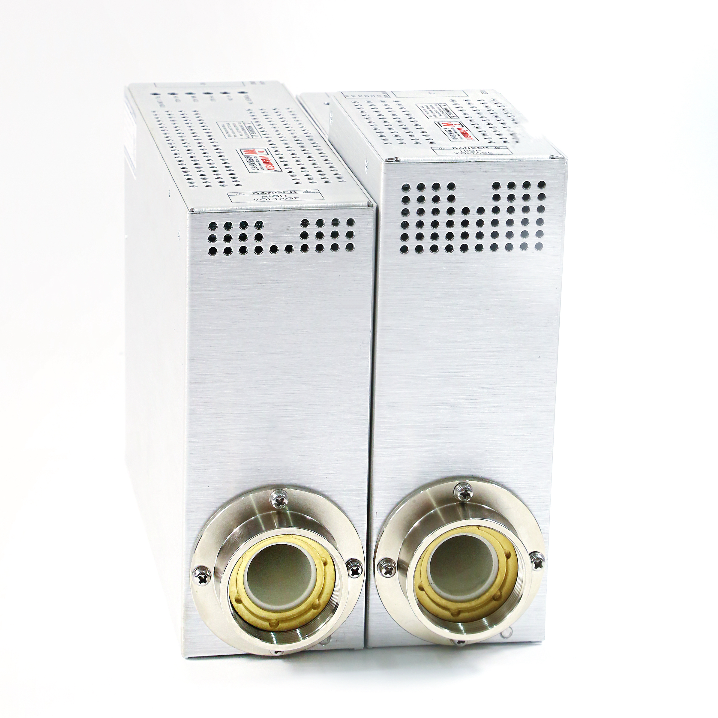

威思曼XFN系列高穩定精密高壓電源模塊是X光射線管小尺寸低成本電源。XFN系列模塊電源提供負高壓輸出，提供懸浮燈絲電壓。XFN系列模塊電源可以內、外、模擬、數字化計算機精密測控，XFN系列模塊電源保護有過壓、過流、拉弧、安全互鎖等。
XFN適用于全球多種陽極接地的X射線管，高壓輸出負0~50KV（或負0~65kV），電流最大可以到2mA，發射電流限制為50，65或75瓦，浮動的燈絲電源輸出電流0.3A到5A之間。高穩定和低紋波。OEM的理想選擇。
產品特點：
1.DC/DC,輸出電壓高達70kV，輸出功率最大100w
2.用于負高壓燈絲懸浮的X射線管
3.可選USB2.0，RS-232，RS485數字化通訊
4.負10kV、20kV、30kV、40kV、50kV、65kV、70kV用于負高壓燈絲懸浮的射線管
5.10W,30W,50W,65W,75W,100W,6種輸出功率可選
6.集成可調的燈絲電源
7.本地或遠程遙控控制，或數字化控制
應用領域：X射線熒光儀、X射線定向儀、X射線衍射儀、X射線透視、X射線成像、無損探測、厚度檢測、電鍍測量、粒度檢測、密度測量、電纜測偏、水晶檢查、鉆石檢查、礦物分析、塑料排序、X射線衍射、PCB檢測、多層PCB對位等……
可選功能：ET計算機網口控制
USB 計算機USB2.0控制
RS485 計算機RS-485控制
RS232 計算機RS-232控制
特性說明：
輸入：DC24V±10%直流，最大電流5A。
輸出：負10kV、20kV、30kV、40kV、50kV、65kV、70kV用于負高壓燈絲懸浮的射線管。
輸出功率：10w 30w 50w 65w 75w 100w
穩定度：開機半小時后每 8 小時小于 0.05%。
紋波電壓：輸出額定電壓前提條件下，紋波電壓的峰峰值為最高輸出電壓的0.1%。
溫度系數：每攝氏度≤25ppm
電壓控制:電源內部：電源自帶的多圈電位器可將輸出電壓設置在 0V 到最高電壓之間。
外部遙控:外部 0 到 10V 控制信號可將輸出從0V調到最高輸出電壓。
發射電流控制：
交流燈絲電源：輸出電流為0-5A可調。有燈絲預熱功能。
電壓調整率：
相對負載：0.01%（空載到額定負載）
相對輸入：±0.01%（輸入電壓變化為±10%）
電流調整率：
相對負載：0.01%（空載到額定負載）
相對輸入：±0.01%（輸入電壓變化 ±10%）
電壓電流指示：0到+10V,額定輸出條件下精度為1%。
環 境：
工作溫度：0 到+50℃。
儲存溫度：-40 到+85℃。
濕度：20％到85％RH，無冷凝
外形尺寸：
10-50KV：長 205mm，寬 75mm，高 185mm。4.7kg
10-50KV(數字化)：長 205mm，寬 75mm，高 204mm。4.75kg
60-70KV：長 228.5mm，寬 75mm，高 185mm。5.10kg
60-70KV(數字化)：長 228.5mm，寬 75mm，高 204mm。5.15kg
連接器：
高壓輸出連接器：專用高壓電纜，電源不含高壓電纜。
輸入輸出連接器：DB15端子連接器，包含控制和顯示信號。
輸出電壓和電流的遠程控制：
外接電位器：利用外部 0 到 10V 電壓對輸出電壓和電流進行遠程控制。此 10V 電壓的參考地為 DB15-1。
USB 和 RS232、RS485、網口：標準的數字監控系統其精確度為2%。控制軟件 借助于 Windows 平臺運行，所有控制及相關數據顯示都可通過電腦實現和獲得。
模擬遠程電壓指示：
JP2包含了0到10V的電壓和電流指示信號，可外接各 種數字或指針表。
認證：
更多詳細內容請點擊PDF按鈕下載PDF文件閱覽..........
